CAD/CAM системы для стоматологии - обзор, цены
Обновлено: 10.10.2024 |
CAD/CAM система для стоматологии и зуботехнической лаборатории - это комплекс программного обеспечения и оборудования для компьютерного моделирования, проектирования и производства зубных протезов и коронок. Такая система позволяет повысить точность и скорость изготовления конструкций, значительно повысить удобство для пациента.
Устройство CAD/CAM системы
Базовая комплектация CAD/CAM системы для стоматологии включает в себя:
- 3D сканер. Он необходим для создания 3D-модели зубов пациента вместо традиционного оттискного материала, что позволяет пациенту избежать процедуры снятия обычных слепков (особенно это важно для пациентов с явно выраженным рвотным рефлексом). Есть интраоральные (внутриротовые) сканеры и стационарные лабораторные сканеры (сканируют гипсовые модели челюсти).

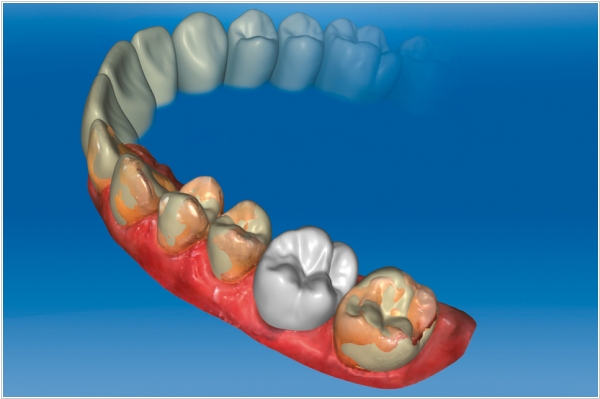

- Программное обеспечение, которое обрабатывает полученную 3D модель, а затем в автоматическом или полуавтоматическом режиме воссоздает виртуальную модель будущего зуба (вкладки, коронки или винира). Техник может создать или изменить любой элемент реставрации (кривизну стенок, выраженность рельефа и др.). Когда все изменения будут внесены, файл с моделью реставрации отправляется на станок.
- Фрезерный станок. На нем автоматически вытачивается из металла или керамики реставрация, смоделированная в программе.
Этапы работы CAD/CAM системы
1. Стоматолог формирует цифровой слепок с помощью интраорального сканера (либо традиционная гипсовая модель сканируется с помощью лабораторного 3D сканера).
2. В специальной компьютерной программе (CAD-модуль) на модели конструируется каркас, абатмент, супраструктура и т.д. Программа предлагает конструкцию, а техник может изменять ее движениями компьютерной «мышки» примерно так, как на гипсовой модели делается восковая композиция электрошпателем. Кроме того, конструкцию всегда можно рассмотреть в любом ракурсе, «снять» с модели, попробовать варианты облицовки, рассмотреть любое сечение. В результате получается оптимальная конструкция каркаса.
3. После моделирования файл с конструкцией поступает в блок управления фрезерной машины. В зависимости от выбранного материала фрезерная машина выпиливает (фрезерует) из заготовки каркас. В результате в материале воплощается трехмерная модель, созданная ранее на компьютере. Если материалом был выбран диоксид циркония, после фрезерования конструкция нуждается в спекании (агломерации).
4. Каркас (из диоксида циркония) помещается в специальную агломерационную печь, в которой он приобретает окончательный размер, цвет и прочность.
Выбор CAD/CAM системы
Стоматологические системы CAD/CAM делятся на два вида: «открытые» и «закрытые».
К «закрытым» системам относятся такое оборудование, которое может работать только с определенными расходными материалами (дисками, блоками из оксида циркония и пр), производимыми как правило одной компанией.
«Открытые» системы могут работать с широким спектром расходных материалов разных производителей.
Наиболее популярные CAD/CAM-системы: Cerec / InLab (Германия), Cercon Degudent (Германия), 3Shape (Дания), Katana (Япония).
Стоимость такой системы обычно находится в диапазоне $20-100 тыс.
Пользователи, которые искали CAD системы для стоматологии, потом также интересовались следующими продуктами:
См. также: Топ 10: Программы для стоматологий
Устройство CAD/CAM системы
Базовая комплектация CAD/CAM системы для стоматологии включает в себя:
- 3D сканер. Он необходим для создания 3D-модели зубов пациента вместо традиционного оттискного материала, что позволяет пациенту избежать процедуры снятия обычных слепков (особенно это важно для пациентов с явно выраженным рвотным рефлексом). Есть интраоральные (внутриротовые) сканеры и стационарные лабораторные сканеры (сканируют гипсовые модели челюсти).
- Программное обеспечение, которое обрабатывает полученную 3D модель, а затем в автоматическом или полуавтоматическом режиме воссоздает виртуальную модель будущего зуба (вкладки, коронки или винира). Техник может создать или изменить любой элемент реставрации (кривизну стенок, выраженность рельефа и др.). Когда все изменения будут внесены, файл с моделью реставрации отправляется на станок.
- Фрезерный станок. На нем автоматически вытачивается из металла или керамики реставрация, смоделированная в программе.
Этапы работы CAD/CAM системы
1. Стоматолог формирует цифровой слепок с помощью интраорального сканера (либо традиционная гипсовая модель сканируется с помощью лабораторного 3D сканера).
2. В специальной компьютерной программе (CAD-модуль) на модели конструируется каркас, абатмент, супраструктура и т.д. Программа предлагает конструкцию, а техник может изменять ее движениями компьютерной «мышки» примерно так, как на гипсовой модели делается восковая композиция электрошпателем. Кроме того, конструкцию всегда можно рассмотреть в любом ракурсе, «снять» с модели, попробовать варианты облицовки, рассмотреть любое сечение. В результате получается оптимальная конструкция каркаса.
3. После моделирования файл с конструкцией поступает в блок управления фрезерной машины. В зависимости от выбранного материала фрезерная машина выпиливает (фрезерует) из заготовки каркас. В результате в материале воплощается трехмерная модель, созданная ранее на компьютере. Если материалом был выбран диоксид циркония, после фрезерования конструкция нуждается в спекании (агломерации).
4. Каркас (из диоксида циркония) помещается в специальную агломерационную печь, в которой он приобретает окончательный размер, цвет и прочность.
Выбор CAD/CAM системы
Стоматологические системы CAD/CAM делятся на два вида: «открытые» и «закрытые».
К «закрытым» системам относятся такое оборудование, которое может работать только с определенными расходными материалами (дисками, блоками из оксида циркония и пр), производимыми как правило одной компанией.
«Открытые» системы могут работать с широким спектром расходных материалов разных производителей.
Наиболее популярные CAD/CAM-системы: Cerec / InLab (Германия), Cercon Degudent (Германия), 3Shape (Дания), Katana (Япония).
Стоимость такой системы обычно находится в диапазоне $20-100 тыс.
Пользователи, которые искали CAD системы для стоматологии, потом также интересовались следующими продуктами:
См. также: Топ 10: Программы для стоматологий
2016. CEREC Premium SW 4.4 позволяет провести лечение за одно посещение пациента
Немецкая компания Sirona выпустила новую версию своей CAD/CAM-системы для стоматологий CEREC Premium SW 4.4. Она добавила поддержку экстраоральных сканеров inEos X5 и inEos Blue для осуществления лечения в наиболее сложных клинических ситуациях. От коронок до мостовидных конструкций и других сложных типов реставраций - все можно сделать в одном программном обеспечении в комбинации с различными шлифовальными аппаратами CEREC. Новые возможности программного обеспечения обеспечивают проведение лечения быстрее, проще и учитывают ожидания пациента. Разные типы реставраций можно сделать за одно посещение в тот же день. CEREC Premium SW 4.4 оптимизирует цифровой рабочий процесс благодаря возможности отправки и получения данных цифровых оптических слепков через портал Sirona Connect.
